รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | การกรอง การกรอง การคัดกรอง | ประเภทตาข่าย: | จีบคู่, จีบกลาง, จีบคู่และกลาง, ล็อคจีบ |
|---|---|---|---|
| อัตราการไหล: | 1μ-5000μ | กำลังการผลิต: | 500,000 ตารางเมตรต่อปี |
| ตัวอย่าง: | มีอยู่ | ความยาว: | 30 เมตร |
| เน้น: | สกรีนเชือกสายเหล็กดัดเหล็กไร้ขัด มีช่องเปิดสี่เหลี่ยม,เครื่องสกรีนเครือสายอุตสาหกรรมภารกิจหนัก,ลวดตาข่ายสแตนเลสสถาปัตยกรรม |
||

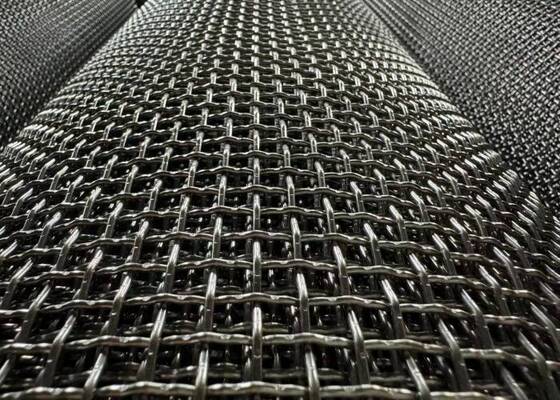

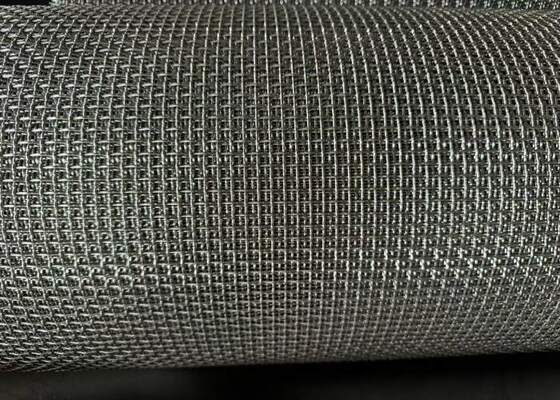

ลวดตาข่ายแบบหยิก
ลวดตาข่ายทอแบบหยิกก่อนทอ · บริษัท อันผิง คิงเดลอง ลวดตาข่าย จำกัด (KDL) · ก่อตั้งปี 1986 · เครื่องทอ CNC 420 เครื่อง · ISO 9001 & ISO 14001 · 160+ ประเทศ
ทอจากลวดที่ถูกดัดให้เป็นคลื่นปกติก่อนนำเข้าเครื่องทอ ดังนั้นข้อต่อแต่ละข้อจะล็อคเข้าหากันแทนที่จะอาศัยแรงเสียดทาน ลวดขนาด 3.05–6.35 มม. ช่องเปิดขนาด 19–99 มม. พื้นที่เปิด 56–94% จัดส่งเป็นแผ่นเรียบตัดตามขนาด ติดกรอบ หรือผลิตตามแบบ
1. รายละเอียดผลิตภัณฑ์
ลวดตาข่ายแบบหยิก — หรือที่เรียกว่า ลวดตาข่ายแบบหยิกก่อนทอ — ทำจากการหยิกเส้นลวดแต่ละเส้นก่อนการทอ สันของเส้นลวดเส้นหนึ่งจะเข้ากับร่องของเส้นลวดที่ตัดกัน ทำให้ทั้งสองล็อคเข้าหากันด้วยกลไก ไม่มีส่วนใดในแผงที่ต้องอาศัยแรงเสียดทานในการคงรูป
คงรูปช่องเปิด — ช่องเปิดยังคงเป็นสี่เหลี่ยมภายใต้แรงสั่นสะเทือนและการกระแทกแทนที่จะเคลื่อนที่ ซึ่งเป็นเหตุผลว่าทำไมลวดตาข่ายแบบหยิกจึงเป็นมาตรฐานสำหรับการคัดแยกวัสดุหินแร่และถ่านหิน
แข็งแรงพอที่จะรองรับ — แผงแบบหยิกมีความแข็งในตัวเองและสามารถใช้เป็นส่วนเติมเต็มราวบันไดหรือประตูโดยมีการรองรับเพียงขอบเท่านั้น ในขณะที่ผ้าทอธรรมดาจะต้องมีการขึงหรือรองรับ
อ่านเป็นลวดลาย — คลื่นปกติจะสะท้อนแสงและดูตั้งใจมากกว่าแค่ใช้งานได้จริง ซึ่งเป็นเหตุผลว่าทำไมการล็อคแบบหยิกและแบบยอดแบนจึงถูกระบุเพื่อความสวยงามพอๆ กับการใช้งาน
ลวดตาข่ายแบบหยิกโดยธรรมชาติจะหยาบ: ลวดตั้งแต่ประมาณ 1 มม. ขึ้นไป พร้อมเกรดสถาปัตยกรรมและการกรองแบบหนักที่ 3–6.35 มม. ในกรณีที่ข้อกำหนดต้องการการกรองในระดับไมครอน ผ้าทอหรือผ้าทอแบบดัตช์คือคำตอบที่ถูกต้อง — KDL ผลิตทั้งสองแบบและจะบอกอย่างชัดเจนว่าแบบใดเหมาะสม หมายเหตุสำหรับแบบ: ขนาดตาข่ายที่ระบุคือระยะห่างจากศูนย์กลางถึงศูนย์กลาง ไม่ใช่ช่องเปิด ตาข่ายขนาด 1 นิ้ว ในลวดขนาด 0.120 นิ้ว จะมีช่องเปิด 0.880 นิ้ว (22.35 มม.) ไม่ใช่ 1 นิ้ว
2. ข้อมูลจำเพาะ
| ขนาดตาข่าย (ระยะห่าง, นิ้ว) |
เส้นผ่านศูนย์กลางลวด (นิ้ว) |
เส้นผ่านศูนย์กลางลวด (มม.) |
ช่องเปิด (นิ้ว) |
ช่องเปิด (มม.) |
พื้นที่เปิด (%) |
น้ำหนัก (ปอนด์/ตารางฟุต) |
น้ำหนัก (กก./ตร.ม.) |
| 1 | 0.120 | 3.048 | 0.880 | 22.35 | 77.44 | 0.929 | 4.536 |
| 1 | 0.135 | 3.429 | 0.865 | 21.97 | 74.82 | 1.178 | 5.752 |
| 1 | 0.187 | 4.750 | 0.813 | 20.65 | 66.10 | 2.278 | 11.122 |
| 1 | 0.250 | 6.350 | 0.750 | 19.05 | 56.25 | 4.124 | 20.135 |
| 1.5 | 0.120 | 3.048 | 1.380 | 35.05 | 84.64 | 0.619 | 3.024 |
| 1.5 | 0.135 | 3.429 | 1.365 | 34.67 | 82.81 | 0.785 | 3.835 |
| 1.5 | 0.187 | 4.750 | 1.313 | 33.35 | 76.62 | 1.519 | 7.415 |
| 1.5 | 0.250 | 6.350 | 1.250 | 31.75 | 69.44 | 2.749 | 13.423 |
| 2 | 0.120 | 3.048 | 1.880 | 47.75 | 88.36 | 0.462 | 2.256 |
| 2 | 0.135 | 3.429 | 1.865 | 47.37 | 86.96 | 0.585 | 2.856 |
| 2 | 0.187 | 4.750 | 1.813 | 46.05 | 82.17 | 1.125 | 5.493 |
| 2 | 0.250 | 6.350 | 1.750 | 44.45 | 76.56 | 2.016 | 9.843 |
| 3 | 0.120 | 3.048 | 2.880 | 73.15 | 92.16 | 0.308 | 1.504 |
| 3 | 0.135 | 3.429 | 2.865 | 72.77 | 91.20 | 0.390 | 1.904 |
| 3 | 0.187 | 4.750 | 2.813 | 71.45 | 87.92 | 0.748 | 3.652 |
| 3 | 0.243 | 6.172 | 2.757 | 70.03 | 84.46 | 1.264 | 6.171 |
| 4 | 0.120 | 3.048 | 3.880 | 98.55 | 94.09 | 0.231 | 1.128 |
| 4 | 0.135 | 3.429 | 3.865 | 98.17 | 93.36 | 0.292 | 1.426 |
| 4 | 0.187 | 4.750 | 3.813 | 96.85 | 90.87 | 0.561 | 2.739 |
| 4 | 0.250 | 6.350 | 3.750 | 95.25 | 87.89 | 1.003 | 4.897 |
ขนาดตาข่ายคือระยะห่างจากศูนย์กลางถึงศูนย์กลาง; ช่องเปิด = ระยะห่าง − เส้นผ่านศูนย์กลางลวด พื้นที่เปิด = (ช่องเปิด ÷ ระยะห่าง)² × 100 น้ำหนักคำนวณที่ 7850 กก./ลบ.ม. โดยมีการเผื่อความยาวลวดพิเศษที่เกิดจากการหยิก น้ำหนักจริงจะแตกต่างกันสูงสุด 3% ขึ้นอยู่กับความลึกของการหยิกและโลหะผสม ยืนยันกับตัวอย่างก่อนการผลิต
รูปแบบการหยิก: หยิกสองชั้น · หยิกสลับ · หยิกสองชั้นและสลับ · ล็อค · ยอดแบน วัสดุ: สแตนเลส 304 / 316 · ชุบสังกะสี · เหล็กสว่างธรรมดา · ทองแดง, ทองเหลือง, เคลือบอีพ็อกซี่ การจัดส่ง: แผ่นเรียบตัดตามขนาด; ม้วนสต็อกสำหรับเกจที่เบากว่า ขอบดิบ ตัดแต่ง หรือติดกรอบ การรับรอง: ISO 9001, ISO 14001, ใบรับรองโรงสีพร้อมทุกคำสั่งซื้อ
พื้นที่เปิดและน้ำหนักเคลื่อนที่ในทิศทางตรงกันข้าม และทั้งสองมีความสำคัญ ตาข่ายขนาด 1 นิ้ว ในลวดขนาด 0.120 นิ้ว มีพื้นที่เปิด 77% และน้ำหนัก 4.5 กก./ตร.ม. — เบา ประหยัด ไหลได้ดี ในระยะห่างเดียวกันในลวดขนาด 0.250 นิ้ว มีพื้นที่เปิด 56% ที่ 20.1 กก./ตร.ม.: โลหะมากกว่าสี่เท่าและทนทานกว่ามาก ด้วยอัตราการไหลครึ่งหนึ่ง การคัดกรองวัสดุที่มีฤทธิ์กัดกร่อนสูงสมควรได้รับลวดที่หนักกว่า; แผงเพดานตกแต่งไม่จำเป็นต้องใช้
3. การเลือกรูปแบบการหยิก
หยิกสองชั้น — ลวดทั้งสองเส้นหยิกที่ทุกจุดตัด เป็นผ้าที่แน่นและแข็งแรงที่สุด (เรียกอีกอย่างว่าผ้าทอธรรมดา) ตัวเลือกเริ่มต้นสำหรับการกรองแบบหนัก
หยิกสลับ — ลวดหยิกที่ทุกการตัดสลับกัน รูปแบบที่ใช้กันอย่างแพร่หลายและหลากหลายที่สุด; แข็งแรงพอสำหรับการคัดกรองและงานสถาปัตยกรรมส่วนใหญ่ เริ่มต้นที่นี่
หยิกสองชั้นและสลับ — ลวดพุ่งทั้งหมดหยิก ลวดแกนหยิกที่จุดตัดสลับกัน เพิ่มความแข็งแรงในทิศทางเดียว; ใช้กันทั่วไปบนหน้าจอสั่น
ล็อคแบบหยิก — การล็อคที่ลึกทำให้เกิดพื้นผิวเรียบแบนโดยไม่มีปลายลวดโผล่ออกมา สถาปนิกกำหนดให้ใช้เป็นส่วนเติมเต็มราวบันได, ผนังภายนอก, หน้าบานตู้ และภายในลิฟต์
หยิกแบบยอดแบน — การทอที่หลวมกว่าพร้อมการหยิกที่แบนทำให้เกิดพื้นผิวที่เรียบ สึกหรออย่างสม่ำเสมอและทนทานต่อการอุดตัน จึงเหมาะสำหรับวัสดุที่เปียกหรือเหนียวบนหน้าจอสั่น
สรุป: ล็อคแบบหยิกเมื่อมองแผงใกล้ๆ; หยิกสลับสำหรับงานทั่วไปและคุ้มค่าที่สุด; หยิกแบบยอดแบนเมื่อวัสดุไหลผ่านตาข่าย; หยิกสองชั้นเพื่ออายุการใช้งานสูงสุดกับวัสดุที่มีฤทธิ์กัดกร่อน
4. การใช้งาน
สถาปัตยกรรมและการตกแต่งภายใน — ส่วนเติมเต็มราวบันไดและบันได, ผนังภายนอกและที่บังแดด, แผงเพดานและผนัง, หน้าบานตู้, ผนังภายในลิฟต์, อุปกรณ์ร้านค้า, ฉากกั้นห้อง
การคัดกรองและการแบ่งขนาด — หน้าจอสั่นสำหรับวัสดุหินแร่, ทราย, กรวด และแร่; การแบ่งขนาดถ่านหินและแร่ธาตุ; การแบ่งขนาดเมล็ดพืช, เมล็ดพืช และเศษไม้; สายการรีไซเคิล; แผงตะแกรงและแผงตะแกรง
ความปลอดภัยและการรักษาความปลอดภัย — การ์ดเครื่องจักร, การ์ดสะพานและทางเดิน, หน้าจอรักษาความปลอดภัยและป้องกันการปีนป่าย, กระจังหน้ารถบรรทุกและหม้อน้ำ, การควบคุมหนูและนก
อุตสาหกรรมและพิเศษ — กระจังลำโพงและอะคูสติก, การรองรับตัวกรองและหน้าจอด้านหลัง, ชิ้นส่วนอากาศยานและยานยนต์, ตะกร้าอบชุบและตะกร้าล้าง, ตะแกรงบาร์บีคิว
จัดส่งเป็นแผ่นเรียบมากกว่าม้วนสต็อก เนื่องจากโครงสร้างแบบล็อคทำให้แข็ง เราตัดตามขนาด, เชื่อมกรอบ, ติดหูเกี่ยวและตะขอ, และขึ้นรูปตะกร้า, กรง และแผงป้องกันตามแบบ
